Popis produktu
PROPASIV® Předsazená montáž PMH
Systém PROPASIV® Předsazená montáž Typ PMH80 je úsporný systém pro předsazenou montáž otvorových výplní. Systém je vhodný pro předsazení do 80 mm od líce nosné konstrukce.
Popis systému:
-

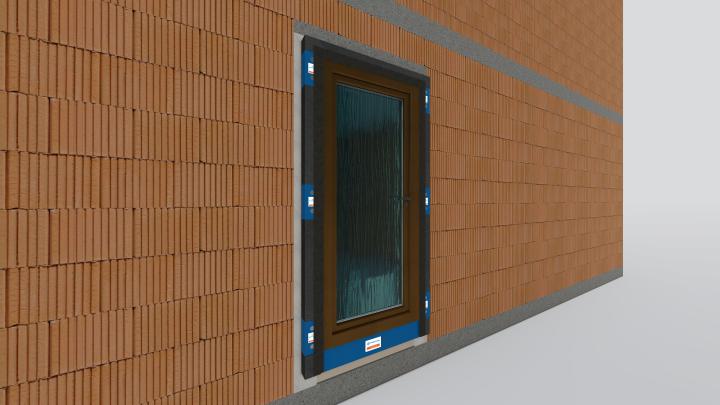

Rychlá montáž - okno se osadí na nosný PROPASIV® hranol PMH upevněný na vnějším líci zdiva a všechny ostatní prvky se již přisazují k rámu okna jako k šabloně.
-
Na stavbě se nemusí hranoly řezat. PROPASIV® Hranol PMH je dodáván v délkách na míru. Délka 1175mm + doměrek na míru.
-
Nekotví se skrz okenní rám turbošroubem.
-
Pro upevnění a utěsnění okna se používají běžné komponenty: pásové kotvy, montážní pěna a těsnící pásky
-
Nosné hranoly mohou mít různý průřez a je možné realizovat předsazenou montáž v různé vzdálenosti od líce zdiva. Základní vyložení PMH80 je 80mm.
-

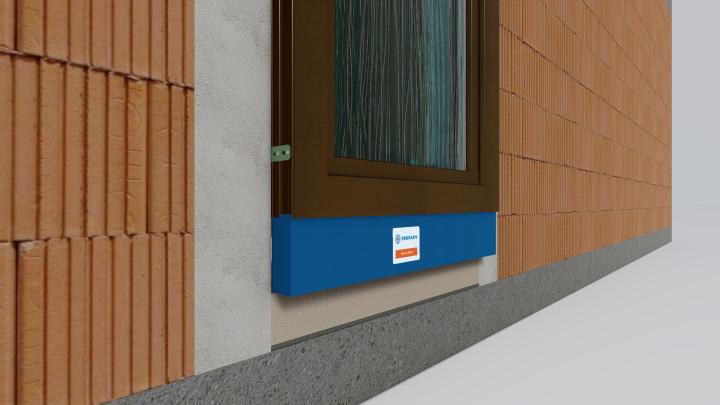

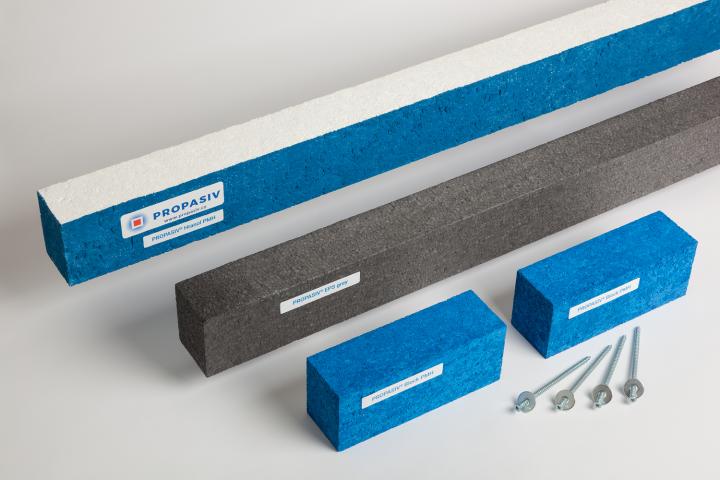

Nosnou funkci ve svislém směru má PROPASIV® Hranol nosný PMH o průřezu 80x110 mm. Nosný hranol je k podkladu lepený a kotvený turbošrouby.
-

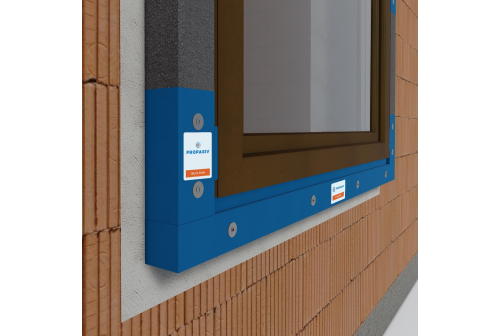

Přenos vodorovných v ose otvorové výplně je přes opěrné podložky (tl. 10 mm, které vytváří prostor pro dilatační (funkční) spáru) a opěrné hranoly 80x100x230 mm. Opěrné hranoly jsou opět lepené a kotvené 2 turbošrouby.
-
Další součástí systému jsou hranoly PROPASIV® EPS Grey 80 x100x 1000 mm pro doplnění lemu kolem otvorové výplně. Tyto hranoly jsou pouze lepené - nemají statickou funkci
-
Pro balkonové dveře, vstupní dveře, zdvižně posuvné dveře a fixní okna v úrovní podlahy je pro všechny systémy PROPASIV® předsazená montáž jednotně řešené prahové upevnění.
