PROPASIV® Block R300

Montážní blok pro kotvení těžkých předmětů a konzol
 celý popis
Využijte aktuální slevu 15% na montážní bloky při dodací lhůtě min. 5 týdnů ... více o akci zde
Kód zboží: BL-R300
Chci uplatnit slevu 15% dle podmínek akce

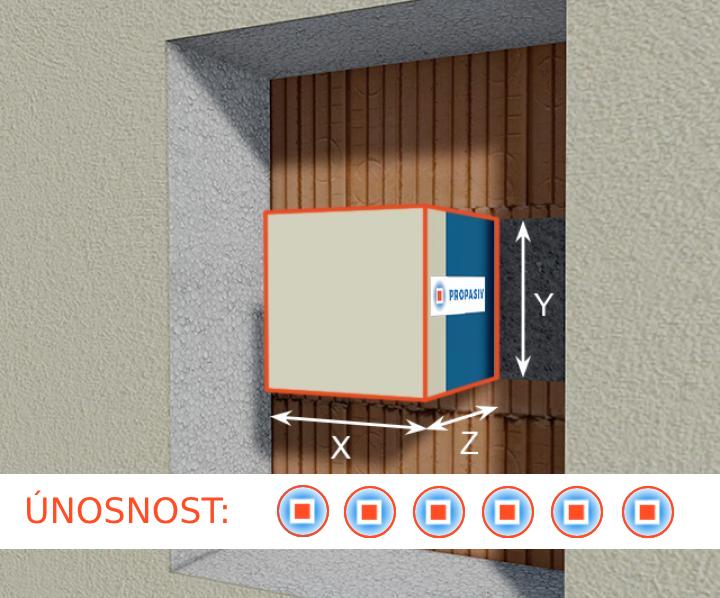

X (mm):   200     Y (mm):   200     Z (mm):   300
cena bez DPH
  3 615,00   Kč
cena s DPH 21 %
  4 374,15  Kč
koupit
košík
Popis
Parametry
Související produkty
Dotaz na produkt
Dokumenty

Popis produktu

  • Vysoce zátěžový montážní blok bez tepelných mostů
  • Tyto bloky jsou konstrukčně uspořádány tak, že nemají žádné průchozí kovové prvky. Princip kotvení balkonové konstrukce je pomocí šroubů s metrickým závitem do čelní desky montážního bloku.
  • Variabilní rozmístění kotevních šroubů v ploše čelní desky
  • Připojovaná konstrukce se připevňuje pomocí šroubů s metrickým závitem
  • Návrhová únosnost až 6,7 kN, ve vodorovném směru (tahové) 2200 kg (22 kN)
  • Momentová únosnost až 2,3 kNm
  • Umožňuje dodatečné a opakované osazení venkovních konstrukcí bez zásahu do fasádního systému
  • Zamezí tepelným mostům, prochládání, kondenzaci vlhkosti a tvorbě plísní
  • Snadná montáž bez tepelných mostů
  • Použití:
    • kotvení konzol a stříšek
    • kotvení pergol, slunolamů, solárních a fotovoltaických kolektorů
    • kotvení zábradlí
    • kotvení střešních altánů a pergol
    • kotvení dřevěných a kovových konstrukcí
    • tepelná čerpadla
    • vzduchotechnická zařízení,...

Únosnost bloků je závislá na pevnosti podkladní nosné konstrukce.

Pro využití maximální únosnosti bloku je nutné kotvení závitových tyčí do betonu.

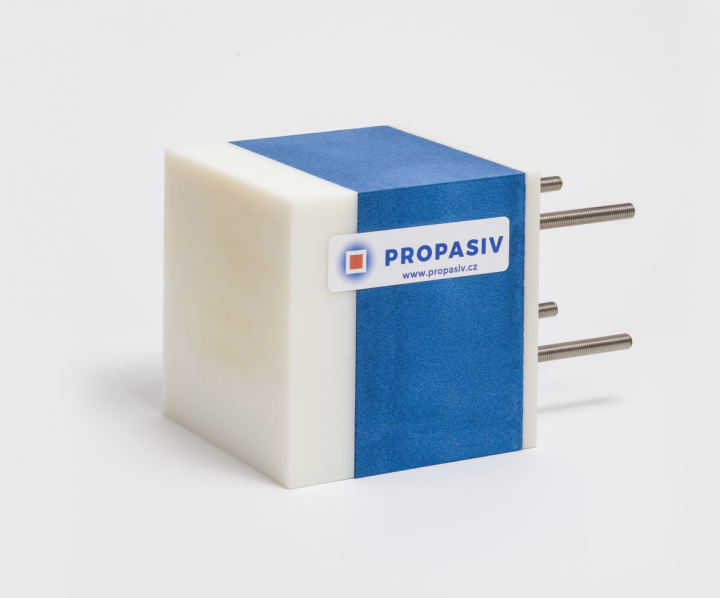

  • Dodávka: Montážní blok s nerezovými závitovými tyčemi M12, těsnící lemy z EPS, cementová zálivka v sáčcích
  • Balíček příslušenství pro PROPASIV® Block (A, D, M, R, V) nutno objednat jako samostnou položku. Obsah balíčku:
    nalévací nádoba na cementovou zálivku 1l
    míchadlo do vrtačky Ø60 mm, délka 400 mm - pro míchání cementové zálivky
    vrtací šablona dle typu bloku
    lepidlo pro vytvoření těsnícího lemu
    dřevěná špachtle
  • Aplikace (viz návod):

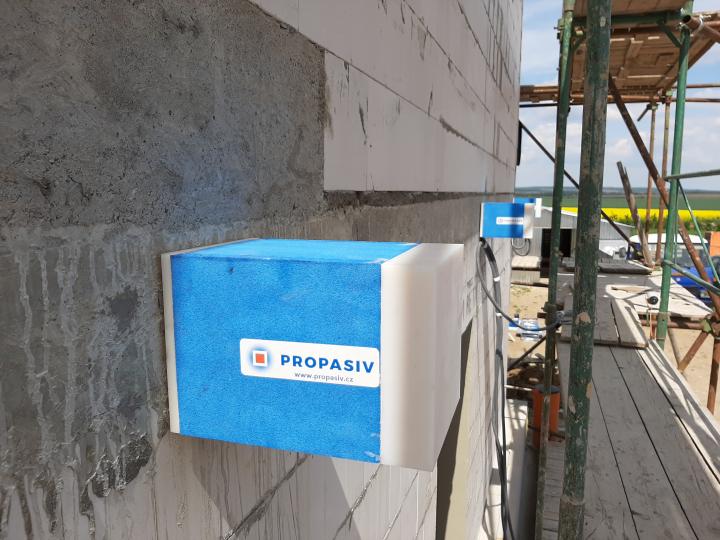

    • Montážní blok se kotví do nosné konstrukce pomocí závitových tyčí na chemickou maltu (např. Fischer FIS VL 410 C) - pro aplikaci je nutná vytlačovací pistole
    • Otvor pro závitovou tyč vyfoukat pumpičkou na čištění otvorů a čistícím kartáčkem Ø12 nebo 15 mm
    • Zkušebně nasadit blok
    • Aplikovat chemickou maltu
    • Po vytvrdnutí chemické malty vytvořit těsnící lem z EPS
    • Prostor mezi montážním blokem a nosnou konstrukcí vyplnit cementovou zálivkou
    • Přestěrkujte povrch bloku perlinkou a omítkovým systémem
    • Vyvrtat otvor a vytvořit metrický závit pomocí strojního závitníku
  • Stavební detaily a fotky z realizací naleznete zde.

Technické parametry

Délka (tloušťka) 300 mm
Šířka 200 mm
Výška 200 mm
Součinitel tepelné vodivosti λ 0,0459 W/(m·K)
Návrhová únosnost až 6,72 kN
Návrhová únosnost - tahová 22 kN
Bodový činitel prostupu tepla χ 0,013 W/K
Barva modrá, bílá
Hmotnost 5,75 kg
Třída reakce na oheň dle EN 13501 E
