Popis produktu

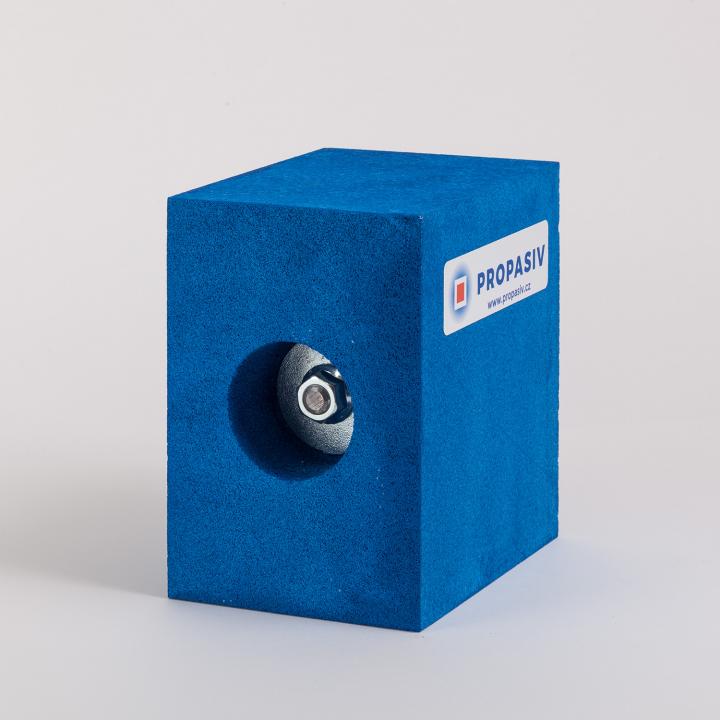

- Montážní blok pro těžká zatížení
- Vyrobeno z materiálu Compacfoam CF 200
- Součinitel tepelné vodivosti λ= 0,0459 W/(m·K)

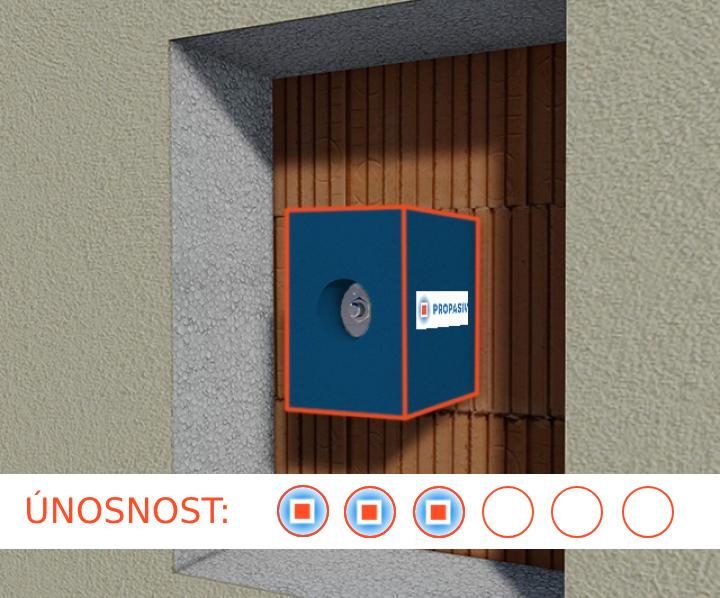

- Nosnost ve svislém směru 100 kg (1 kN), ve vodorovném (tahové) 300 kg (3 kN)
- Zamezí tepelným mostům, prochládání, kondenzaci vlhkosti a tvorbě plísní
- Snadná montáž bez tepelných mostů
- Možnost šroubovat přímo do bloku bez předvrtání
- Zatížení na 1 vrut Ø8 mm a hloubce kotvení 120 mm je 17 kg (0,17 kN)

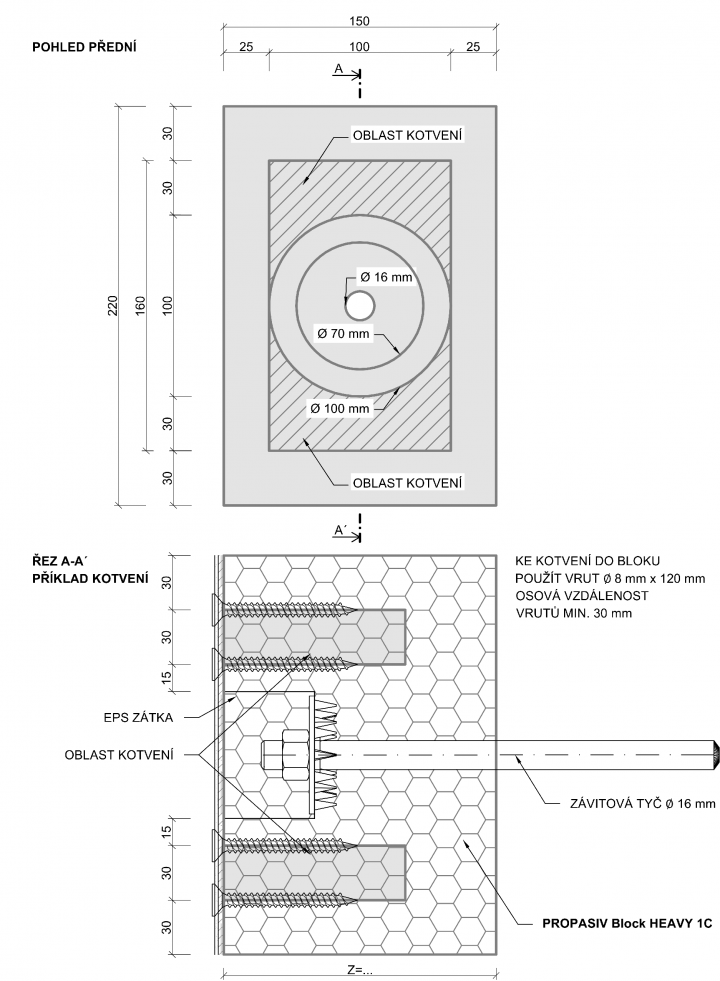

- Pro maximální využití únosnosti bloku kotvit konstrukci min. 6 vruty Ø8 mm o hloubce kotvení 120 mm
- Použití:

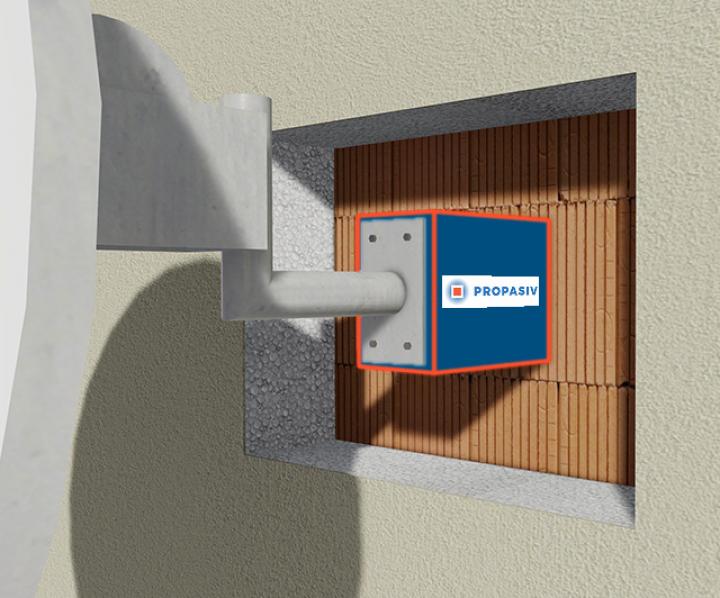

- antény, satelity
- zavětrování pergoly
- solární a fotovoltaické kolektory
- tepelná čerpadla
- vzduchotechnická zařízení,...

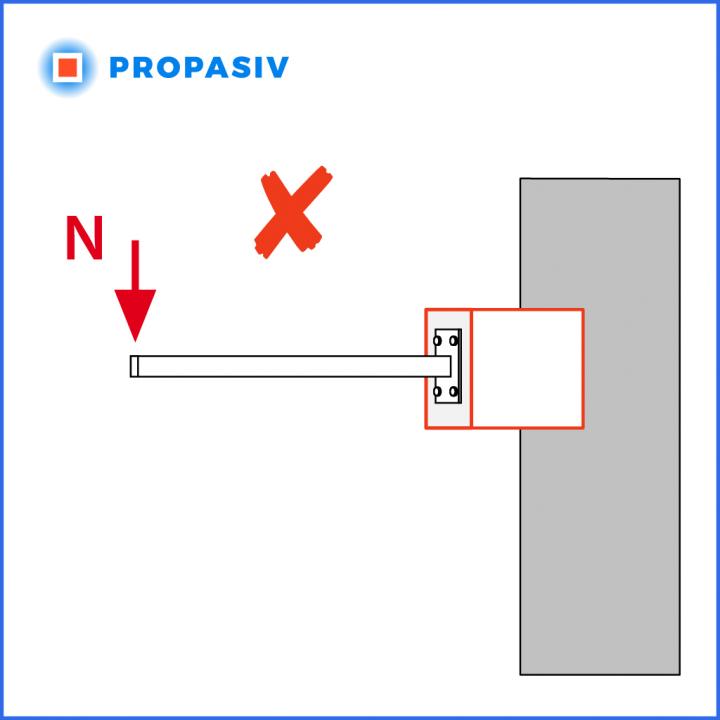

- Nevhodné pro kotvení zábradlí a pro zatížení momentem (vyložené, konzolové konstrukce)
- Dodávka: Montážní blok, otvor pro závitovou tyč ø 16mm, nalisovaná podložka, závitová tyč M16, matka M16
- Aplikace (viz návod):
- Montážní blok se kotví do nosné konstrukce pomocí závitové tyče na chemickou maltu (např. Fischer FIS VL 410 C) - pro aplikaci je nutná vytlačovací pistole
- Otvor pro závitovou tyč vyfoukat pumpičkou na čištění otvorů a čistícím kartáčkem Ø15 mm
- Po vytvrdnutí chemické malty nasadit montážní blok a přitáhnout matkou
- Otvor v montážním bloku překryjte fasádní zátkou
- Označte střed montážního bloku (např. pomocí vrutu) - pro nalezení bloku po aplikaci omítkového systému
- Přestěrkujte povrch bloku perlinkou a omítkovým systémem
- Stavební detaily a fotky z realizací naleznete zde.
Technické parametry

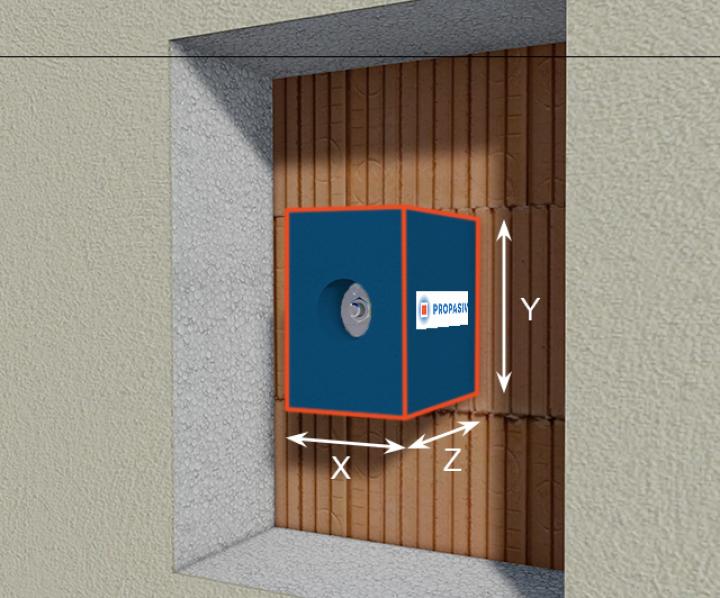

Šířka | 150 mm |
Výška | 220 mm |
Součinitel tepelné vodivosti λ | 0,0459 W/(m·K) |
Nosnost ve svislém směru | 100 kg (1 kN) |
Odolnost proti vytržení | 300 kg (3 kN) |
Třída reakce na oheň dle EN 13501 | E |
Faktor difúzního odporu µ | 25 |
Maximální nasákavost vodou při úplném ponoření | 5 % |
Teplotní odolnost | 80 °C |
Objemová hmotnost | 200 kg/m³ |
Barva | modrá, bílá |
